用途
HD-630懸臂式單絞機適用于數據纜(五類,六類,七類)及高頻電纜,電腦線,電源線等多股集合成纜并同步包帶。
性能特征

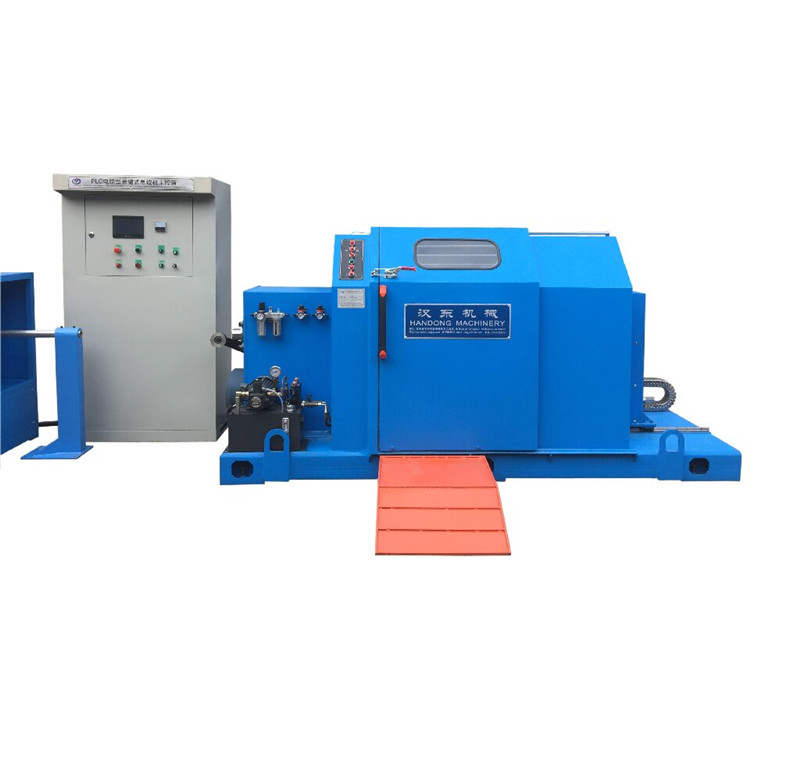

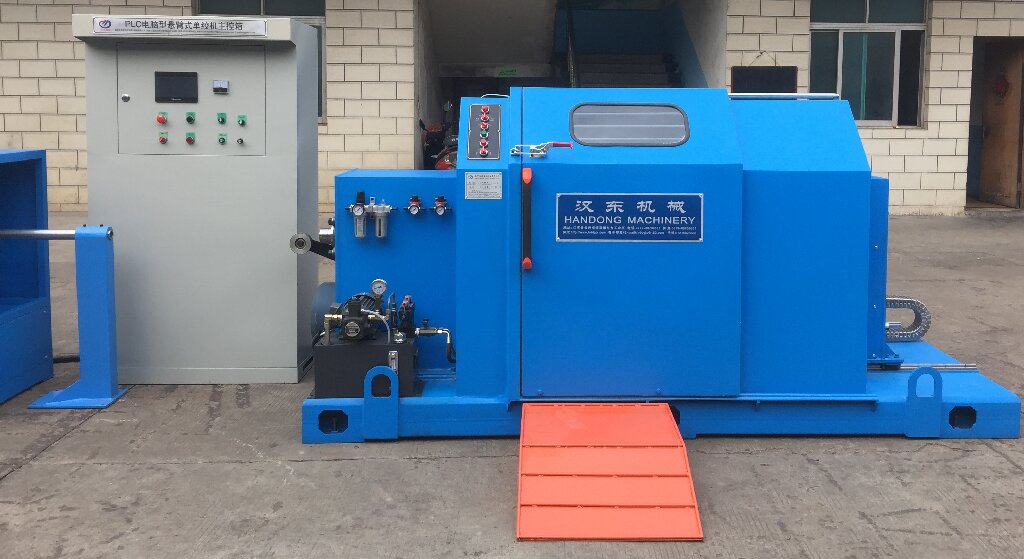

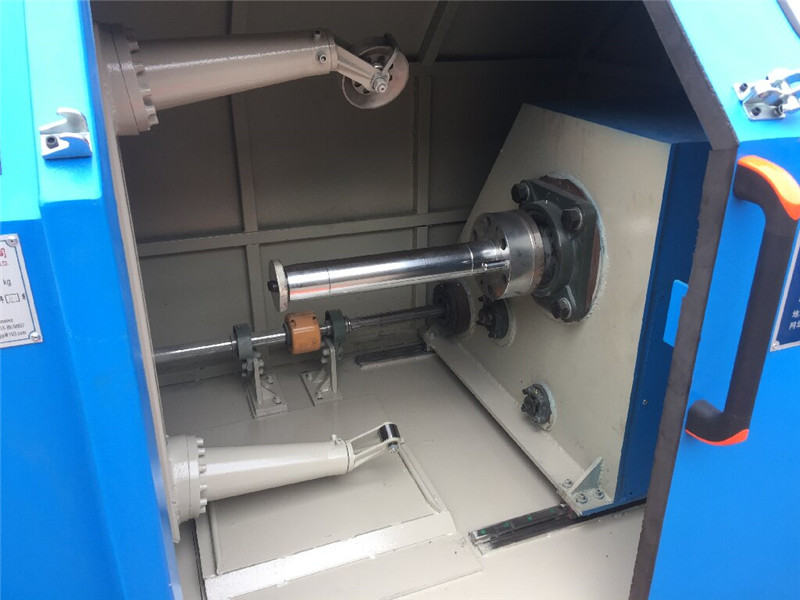

HD-630懸臂單絞機主機整機采用懸臂式結構,采用PLC程序+變頻調速控制+氣動控制組成,具有通過PLC無級設定絞距,無引取輪、動盤排位等優異的設計,確保了線纜的張力均勻;為了保證成纜后的幾何結構穩定,采用單紐成纜的結構,并設計了大直徑轉向?qū)л啽M量減少彎曲,低損耗;旋臂成纜絞合運動,線盤引取收線運動,以及線盤往復排線運動,通過機械式連動和電器雙重控制,確保機組從啟動、正常運行、繯慢停止、急停四種狀態下,同步性優良,絞距穩定之特點;整機性能穩定,操作簡單,確保產品性能優異。
整機制式
1、設備方向:左放→右收型
2、設備電源:380V/50HZ
3、涂裝:天藍色(可根據客戶要求制作)
設備組成

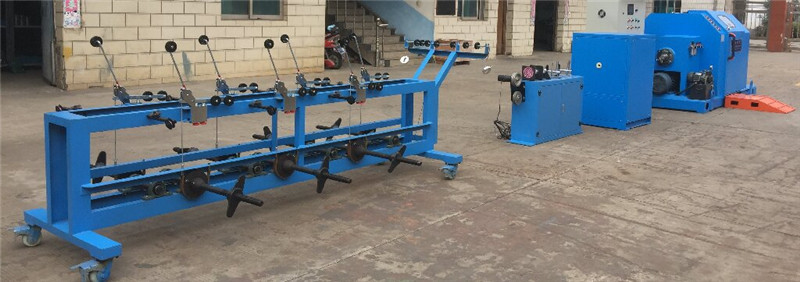

1、 眼模及計米集合架------------------------------1臺(標配)
2、Φ630懸臂式單絞機主機-----------------------1臺(標配)
收線盤盤徑 | Φ630mm x475mm xΦ80mm |
適用芯線外徑 | Φ0.7mm-3.0mm |
最大絞合外徑 | Φ15mm |
絞距 (mm) | 20mm-200mm |
回轉速 (rpm) | 950rpm/min (常速850PRM/min) |
主電機功率 | 11HP+變頻調速 |
收線電機功率 | 3HP+差速器 |
排線電機功率 | 1/2HP減速馬達 |
線盤升降 | 電動液壓升降 |
剎車 | 氣動碟剎 |
絞線方向 | S、Z向可自由選定 |
外型尺寸 | (L×W×H)319×145×150cm |
重量 | 3500KG |
3、PLC電腦控制箱--------------------------------1臺(標配)
PLC | SIEMENS |
人機界面 | 臺灣威倫7" |
4、中心包紙機---------------------------------------1臺(選配)
5、側放包帶機---------------------------------------1臺(選配)
6、雙排被動張力放線架--------------------------1臺(選配)
7、雙排磁粉張力放線架--------------------------1臺(選配)
8、HD-500雙頭主動放線機----------------------1臺(選配)
9、HD-500退扭放線機----------------------------1臺(選配)
